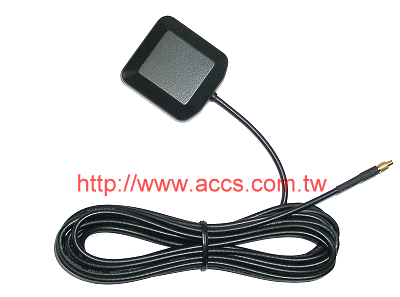

~~~ Ct-6180 ~~~

台灣製高品質GPS外接天線

(∼全新上市∼)





( 購買天線前請先確認您GPS適用的外接天線編號,以免買錯。)








  (01) 6305MMCX 90度接頭,線長3公尺, 訂製品,單價 400 元

  (02) 6505:MMCX 90度接頭,線長5公尺,單價 300 元

  (03) 6304MMCX 180度接頭,線長3公尺,訂製品,單價 400 元

  (04) 6504:MMCX 180度接頭,線長5公尺,單價 300 元。

  (05) 6310MCX 90度接頭,線長3公尺, 訂製品,單價 400 元

  (06) 6510:MCX 90度接頭,線長5公尺,單價 300 元

  (07) 6302MCX 180度接頭,線長3公尺,訂製品,單價 400 元

  (08) 6502:MCX 180度接頭,線長5公尺,單價 300 元

  (09) 6511:MC CARD 90度接頭,線長5公尺,單價 400 元(訂製品)

  (10) 6501:SMA 接頭,線長5公尺,單價 400 元(訂製品)

  (11) 6506:BNC 接頭,線長5公尺,單價 400 元。(訂製品)

  (12) 6509:GT5 接頭,線長5公尺,單價 500 元。(訂製品)



  (**) 可訂製以上非規格品之長度(5m以內),GT5接頭為 500 元,其它接頭為 400 元






·  Ct-6180 為台灣製造的超高品質、超高增益的GPS外接天線。

·  外型輕巧,底座含強力磁鐵,可直接吸在車頂上。

·  100% 防水封裝,不怕風吹日曬雨淋

·  使用超高頻專用金屬隔離同軸電纜,只要接頭相符的GPS都可以使用。

·  台灣製造、嚴格品管、暢銷國內外、品質保證。

·  備有多種規格,可依實際需要或個人喜好選擇使用。

註:欲購買 MMCX 或 MCX 90° 接頭外接天線者,請先檢查您的GPS天線

  插座金屬頂端與外殼表面位置,若插孔頂端低於GPS外殼表面,建議

  改用180° 接頭,否則90° 彎頭可能會被GPS外殼檔到,而無法插到底。

     MMCX及MCX 90° 接頭較貼身,但因手指無著力點而不好拔插,易折斷;

        MMCX及MCX 180° 接頭好拔插,但與GPS成垂直,較佔空間。

        ( 紅字的GPS型號不建議使用 90° 接頭,其他機型請自行檢視及決定。 )



·  RP-MMCX:(公頭母芯)
皇家數位UMA BS4100,PRETEC CF (無標籤的舊款) ... (請自行再確認)



·  MMCX(公頭公芯)
神達 Mitac Mio 168 / 168rs / 136 / 136rs / 138 / 169 / 268 / 269 / H610 ...
神達 Mitac Mio A201 /
A501 / A700 / A701 / A702 / P350 / P360 / P550 / P560 ...
神達 Mitac Mio C210 /
C220 / C238 / C310 / C520 / C710 / C720 / C728 / Moov 380/700
長天 Holux 236 / 238 / 北極星 / QQ達伶/ Gps mile 51 / 52 / 53 / 55 / City+ ...
常天 Rikaline 6020 / 6033 ...
Pharos Drive GPS 135,環隆-U671,圓剛-805
環天 BC307 / 337 / BT307 / 308 / 318 / SD501 / G-sat  GV101 / 201 / 360 / 366 / 377 / 388 / 590D ...
旺普 BT-77,Nemerix(BT),NX pro3,SuperGPS(BT-700),F-tech(FGPXBT01)
捍衛者 New GP1/ GP1 '
3',ProGin SBT-268,Gonav S900 / S980 / S1000 / T1/ T3
米迪亞 dmedia G1 / G1S /
G5 / G11,Ambicom(Ambeon-BT),飛來訊NaTV-750 / 790 / GTR-9000
晶通、
飛鷹、Haicom、Pretec LP... CF 全系列,SJ-2588

Cellink BTG-7000,abee C350,MT3,iVan X5

麗台 9537第二代/ 9559,至尊Supremacy 7963 / 9968
,發現者GPS 1575 / 969
華碩 Asus BT-100 / S101/ S102 / 300 / 320 / 525 / 526 / 527/ 535 / / 550
華碩 Asus R600 / 632 / 636 / 639 / 696 / R700T / 710T/ 750,Goset go-399 / 599
PAPAGO Z-820 / 850 / 860 / 880,人因 GP 005 / 310 / 311 / 430 / 437 / 470
宏 Acer N35 / D150 / (N300:怡陞CGB-300/400) / C500 / P750,Lite-in LGSF2000
國際 Panasonic CN-VX108(eway) / TR-43GTK / RX-5765 /
CN-MP870TT,Novogo S300
Altina  AT60(需修殼)  / A600 / 660 / 700 / 720 / 800 / 850 / GBT907 / 8330,Ueye u671
立朗 Solar GPS,Philips PNS-100,Apos 616 / 626,Pharos Drive GPS 135,nokia 330
HP iPAQ 612C / BT-308
/ rx5765(5965) ,Moboda G610 / G620,king Gold GPS Mate
Marbella NAV 5210 / 5220 / M510,YTEC gps-1200,Navibe GB732 /
GT35



·  MCX
長天 Holux 230 / 231 / 232 / 270 / 270U / 271 / AR-10 ...
Garmin 2610 / 2620 / 60CS / C320 / eMap /
Quest / Nuvi300.350.360.660.760.765.5000
鼎天 RoyalTek RBT-3000
(Pretec Bluetooth GPS x-Mini),米迪亞 inView N911
多普達 Dopod 藍芽GPS
(同長天GR-232)
常天 Rikaline 6023,
伯碩 PS-168,Audiovox GPS 2002 (CF GPS)
NAVMAN GPS3000 (新版)
-- 舊版無外接天線功能
TomTom Go 510 / 630 / 710 / 720 / 910 /  930 / ONE.XL.S
(ONE第三代無外接插孔)

南極星GPS-9500 / 9600 / M3,復國者GPS8800,
響尾蛇GPS-999
征服者 GPS 518r / 1289 / 968 / GT2 / GT5 / X310 / XR1010,Cellink BTG-7000
捍衛者GP1/ GPS-6000 /
GPS F360,TMG 101 / 102 / 103,Laser Shadow LSG-1
愛國者GPSYokohama GPS,天行者SkyWalker,SEEKER GP1000



 ·  MC CARD
麗台
Leadtek 9400 / 9534 / 9537第一代,iGPS9556
鼎天 RoyalTek RBT-1000 / 2001 (Pretec Bluetooth GPS Mini)
常天 Rikaline 6021-X6 / 6030
倚天 ET-G200 / C688

倚天 藍芽GPS
(同RBT-1000)



 ·  SMA
先大 STENTOR GW-101 / 102 / 202、Freeway dv 2900 / 5900、Benq azteca 516
AR-50 / AR-100 感應天線、車輛定位追蹤器、特殊規格的GPS ... 等



 ·  SMB
星馳導航系統 TECHSTAR GT-168


 ·  BNC
台灣國際航電Garmin GPS 48 / GPS V / Map 276C,
漁船定位GPS接收器用外接天線,魚探機GPS接收器用外接天線...


 ·  GT5:(灰色塑膠接頭)
國際牌Panasonic D105T / DV1800 / V900、Garmin
GVN52導航車機專用
 ( VX107 亦可使用惟需修整一下接頭)



Ct-6180 原廠標準規格:

CONFIGURATION

RF Cable

RG174 , ψ2.7 1.1 RF Cable 2.7 ± 0.3mm , Black

Cable Length : 3M / 5M ± 5cm

RF Connector

MCX、MMCX、MC CARD、SMA、GT5、BNC....

GENERAL

ENVIRONMENTAL CONDITIONS

Operation Temperature

-30℃ to + 80℃

Storage Temperatur

-40℃ to + 100℃

Relative Humidity

40% to 95%

ELECTRICAL SPECIFICATIONS

Input Voltage

Min:2.5V Max:5.5V

Power Consumption

At 3.0 V  Typ: 13mA  Max: 16mA

At 5.0 V  Typ: 18mA  Max: 22mA

ANTENNA

Frequency Range

1575.42 ± 1.023 MHz.

GAIN

90° : 2.0 dBi Min.

20° : -5.0 dBi Min.

Mounted on the 60mm*60mm ground plane.

Polaration

RHCP

Axialration

Max 4.0dB@zenith

Mounted on the 60mm*60mm ground plane.

LNA

Frequency Range

1575.42 ± 1.023 MHz

Gain

28 ± 4.5dB ( + 25 ℃± 5℃)

Noise Figure

1.5 dB Typ. ( + 25 ℃ ± 5℃)

2.2 dB Max. ( + 85 ℃)

Out Band Rejection

fo = 1575.42MHz

fo ± 20 MHz 7dB MIN

fo ± 30 MHz 12dB MIN

fo ± 50 MHz 20dB MIN

fo ± 100 MHz 30dB MIN

Output Impedance

50Ω

Output VSWR

2.0 Max

TOTAL SPECIFICATIONS (Through Antenna, LNA, Cable and Connector)

Frequency Range

1575.42 ± 1.023 MHz

Gain

At 90° 13.5 ± 4.5 dBi

mounted on the the 60mm*60m ground plane

Output Impedance

50Ω

Output VSWR

2.0 Max







本頁商品均為未稅自助價,掛號郵寄50元,貨運運費100元,代收貨款運費150元,訂購總金額滿2000元,免運費。
